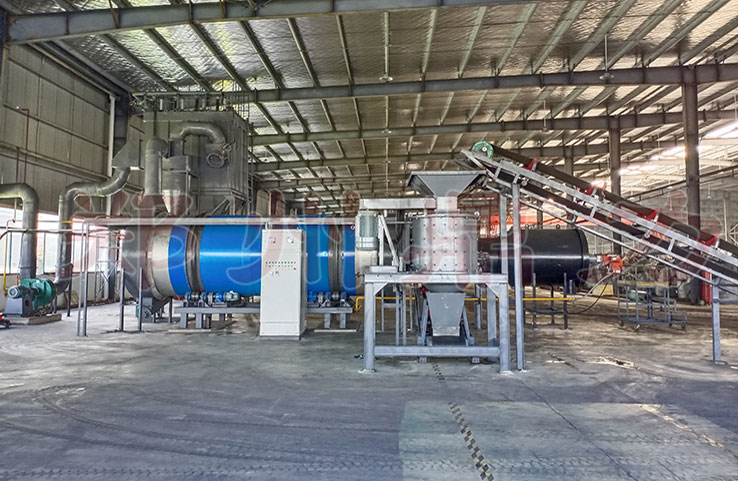

案例展示

工作原理

石油焦烘干系统由破碎机、粉碎机、燃气(油)热风炉、三层滚筒烘干机、旋风除尘器、脉冲袋式除尘器、输送设备、包装机和配电操作控制装置构成。石油焦物料流程是:水分12-15%的石油焦,由破碎粉碎机粉碎到10mm以下,输送进入滚筒的实现顺流烘干,石油焦在内层的抄板下不断抄起、散落呈螺旋行进式前进,经过内、中、外三层滚筒,实现石油焦和热风质热交换,达到干燥效果的石油焦在风力和自身重力作用下快速行进排出滚筒,石油焦在控制行程内进行充分干燥,由此达到干燥效果,物料水分降低到3%以下,完成干燥过程,由螺旋输送机排出。控制系统监控和自动调整运行参数,保证石油焦烘干产能、产品质量和安全稳定运行。
烘干气体流程是:天然气或者柴油由燃烧器燃烧产生高烟气,经过洁净空气调温温度到180-300℃,被烘干机后引风机吸入烘干机烘干石油焦、蒸发水分,温度降低到50-80℃排出烘干机,含尘湿气经过旋风除尘器收料、脉冲袋式除尘器过滤净化达标排放。


点击图片切换大图

设备结构

设备选型

设备规格 DLSG2006/3 DLSG2008/3 DLSG2010/3 DLSG2211/3 DLSG2512/3 DLSG2912/3 DLSG3212/3
滚筒蒸发面积(m²) 78 105 135 170 207 250 275
产量(t/h) 4.30-2.60 6.40-3.50 7.60-4.60 9.60-5.70 11.60-7.00 14.10-8.50 15.50-9.30
蒸发水分能力(t/h) 0.60-0.78 0.85-1.05 1.08-1.35 1.36-1.70 1.65-2.07 2.00-2.50 2.20-2.75
原料水分(%) 12-15
干料水分(%) ≤3
烘干进风温度(℃) 180-300
总装机(kw) 40-60 70-90 80-100 110-130 140-160(kw) 170-190 210-240
生产线占地面积(m2) 8m*15m 8m*18m 8m*20m 10m*23m 10m*25m 10m*28m 12m*30m
